关于锤式破碎机的轴承公差配合的探讨

在水泥制造、化工、电力以及冶金等行业的物料粉碎过程中经常会使用到锤式破碎机，故它的设计的经济性与可靠性不仅能够保证物料粉碎工作的正常运行，同时还能为企业降低粉碎成本，所以在对锤破机进行设计时必须要根据机器的使用环境进行设计，注意转子轴承公差配合的分析与选择，只有这样才能保证锤破的性能。

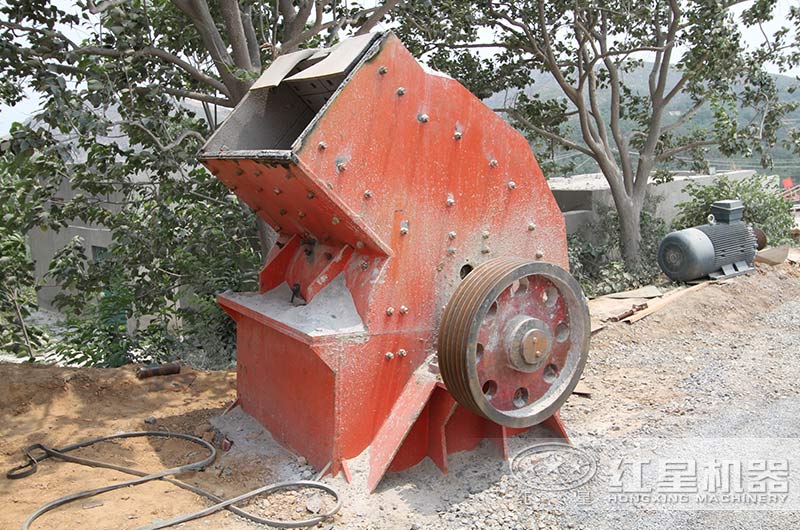

锤破破碎应用生产现场

一、PC1010锤式破碎机简介

本段就以型号PC1010为大家详细介绍锤式破碎设备。

PC1010锤式破碎机是冶金、建材、化工和水电等工业部门中细碎石灰石、煤或其他中等硬度以下脆性物料的主要设备之一，它具有生产能力高、破碎比大，破碎质量高等优点。

PC系列小型锤破设备

PC1010锤破机的转子直径*转子长度=φ1000*1000，转子轴承为22228CA/W33，它具有6个锤轴，并且每个锤轴重量为21kg，共有60个转头，每只砖头的重量为12kg，转子的平均转速为980r/min。

锤式粉碎机主要工作部件-锤头

还有在设计中PC1010锤破主轴颈选用的公差配合为140k6，而G级精度的3628轴承内径为1400-0.025，这也就形成了破碎机转子轴承在一般温度下为过盈配合，但是如果机器的工作环境达到65摄氏度以上就会使轴颈与内圈之间产生相对运动，而轴颈与内圈的相对运动会产生一部分加剧轴承温度上升的热量，同时由于轴颈与内圈的相对运动轴颈处发生粘着磨损导致轴承早期失效，因此在选择公差配合时必须考虑内圈的热膨胀量，然后选择比较合适的转子轴承公差配合。

二、转子轴承配合公差值的选取与结果

公差配合值的合理选取，对可靠性能的影响是显而易见的，它同时也使得加工、装配变得简洁而又易于保证，因此在选取破碎机转子轴承配合公差的数值时必须要考虑其对锤式破碎机性能的影响。

轴承实物图

一般来说转子轴承间隙比较小时，转子轴承之间的压力就会相对的增加，灵活性就会有一定的降低，同时还会造成转子轴承一起运动，进而影响破碎机性能。

三、锤式破碎机的轴承公差配合的两点注意

注意1

我们在选择锤破机轴承外圈与轴承座孔的公差配合时必须要考虑轴承外圈因受热而产生的膨胀量，然后保证轴承外圈与轴承座孔之间有足够的空隙来承受轴承外圈的热膨胀量。

锤式破碎机的轴承座实物图

注意2

还有当破碎机轴承外圈与轴承座孔之间的公差配合比较大时外圈还可以在冲击作用下产生比较小的同向位移，这样就会在一定程度上改变受力点位置，进而延长破碎机轴承外圈的使用寿命。

本文关于锤式破碎设备的干货分享就到此告一段落，如果您还有其它不懂或者疑惑的问题，可以在线咨询人工客服，会有技术顾问为您深入剖析。
